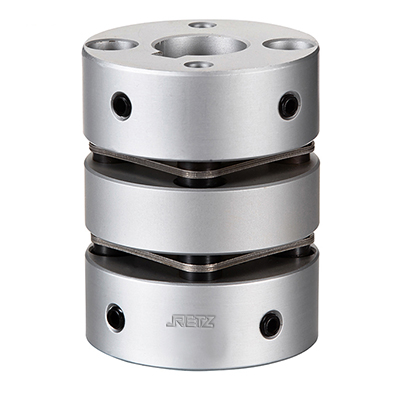

顶丝式双膜片联轴器(铝合金)

简要描述：RETZ进口顶丝式双膜片联轴器(铝合金)采用定位螺丝固定方式，低惯量,适应于高速运转的伺服电机,步进电机连接

  • 品牌：RETZ
  • 工况条件：联接机械
  • 温度/压力：1-60N.m.
  • 更新时间：2023/03/05
联系我们
产品详情 在线咨询

进口顶丝式双膜片联轴器(铝合金) 产品用途 Product use进口顶丝式双膜片联轴器(铝合金)2.jpg

1.轴套采用高强度联轴器专用铝合金，膜片采用304不锈钢，抗疲劳性特好 The shaft sleeve is made of special aluminum alloy for high-strength coupling, and the diaphragm is made of 304 stainless steel, with excellent fatigue resistance

2.通常用于伺服电机，步进电机 Commonly used for servo motor and stepper motor


结构特点 Structural features

1.扭矩刚性高，能准确控制轴的旋转，可进行高精度控制 High torque rigidity, accurate control of shaft rotation and high-precision control

2.无间隙的轴和轴套连接，适用于正反转 The shaft is connected with the shaft sleeve without clearance, which is suitable for forward and reverse rotation

3..带键槽设计，夹紧螺丝紧固方式 With keyway design, clamping screw fastening method


基本参数 Basic parameters and dimensions

   参数

型号

额定
扭矩
(N ·m)*

容许
偏心
(mm)*

容许
偏角
(°)

容许轴
向偏差
  (mm)*

最高
转速
rpm

静态扭
转刚度
(N ·M/rad)

惯性矩
(kg ·M²)

轴套
材质

弹性体
材质

表面
处理

重量
9

DLJ-19×27

1

0.12

1.5

±0.18

 10000

170

8.8×10-6

高强度铝合金



SUS304弹簧钢

阳极氧化处理

13

DLJ-26×32

1.5

0.15

1.5

±0.3

 10000

820

2.8×10-6

29

DLJ-32×41

2

0.17

1.5

±0.36

 10000

1750

1.8×10-6

60

DLJ-39×47

6

0.22

1.5

±0.54

 10000

2850

2.7×10-5

101

DLJ-44×53

9

0.22

1.5

±0.45

 10000

3300

4.2×10-5

190

DLJ-56×64

25

0.27

1.5

±0.72

 10000

9480

1.6×10-⁴

318

DLJ-68×75

60

0.32

1.5

±0.8

 9000

19000

2.0×10-⁴

492

注：必须在容许值的范围内使用该联轴器 Note: The coupling must be used within the allowable range

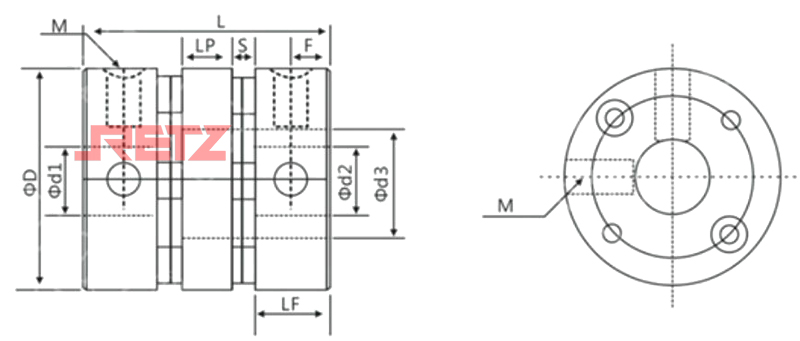

外形尺寸 Overall dimension


      参数

型号

常用d1,d2,轴径

φD

L

LF

LP

d3
(φ)

S

F

M

紧固螺
丝扭矩
(N ·m)

DLJ-19×27

3,4,5,6,6.35,7,8,9,9.525,10

19

 27

9.1

5.2

9

1.8

4.25

M3

0.7

DLJ-26×32

4,5,6,6.35,7,8,9,9.525,10,11,12,12.7

26

 32

10.7

5.4

12.5

2.6

4.5

M4

1.7

DLJ-32×41

6,6.35,7,8,9,9.525,10,11,12,12.7,13.14,15

32

41

12.75

8.5

16

3.5

6.12

 M4

1.7

DLJ-39×47

6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15,16

39

 47

15

 8

19.3

4.5

6.62

M5

4

DLJ-44×53

8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20

44

 53

18.25

7.5

22.5

4.5

8.12

 M6

8.4

DLJ-56×64

10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32

56

 64

19.75

13.5

32.5

5.5

6.4

M6

8.4

DLJ-68×75

12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38

68

 75

23.35

15.7

45.5

6.3

7.7

M8

10.5
