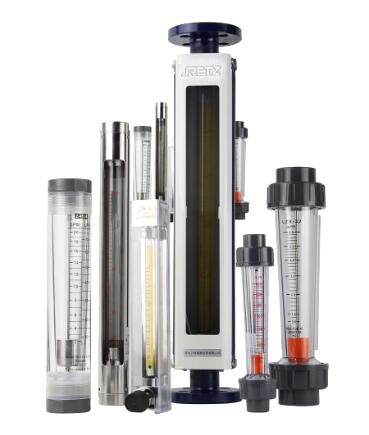

玻璃管浮子 转子流量计

进口玻璃管浮子、转子流量计 产品用途 Product use

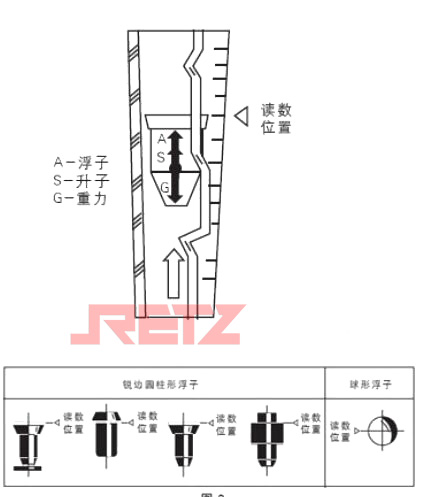

玻璃管转子流量计在垂直的透明锥管内，装有可上下移动的浮子（转子），当液体自下而上流经锥管时，被浮子节流，在浮子上下游之间产生差压，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮子及粘性力三者的合力相等时，浮子上于平衡位置，因此流经流量计的流体流量与浮子的上升高度，亦即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度

The glass rotor flowmeter is installed in a vertical transparent conical tube with a float (rotor) that can move up and down. When the liquid flows through the conical tube from bottom to top, it is throttled by the float, creating a differential pressure between the upstream and downstream of the float, and the float rises under this differential pressure. When the force that causes the float to rise is equal to the combined force of the gravity, the float, and the viscous force exerted on the float, the float is in the equilibrium position. Therefore, there is a certain proportional relationship between the fluid flow through the flowmeter and the rise height of the float, that is, with the flow area of the flowmeter. The position height of the float can be used as a flow measurement

主要特点 Main features

●  透明玻璃管，读数清晰可见 Transparent glass tube, clear and visible reading

●  低压力损失设计 Low pressure loss design

●  较宽的流量比10：1 Wide flow ratio 10:1

●  适用于腐蚀性液体的测量。耐腐能力强，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体 Suitable for measuring corrosive liquids. Strong corrosion resistance, capable of detecting acids (excluding hydrofluoric acid), alkalis, oxidants, and other corrosive gases or liquids

技术参数 Technical parameter

二、安装和使用

　　1、安装

　　(1)仪表安装前应仔细检验玻璃管是否损坏，并将为防止浮子跳动的填充物取出、检查浮子能否自由上下滑动。

　　(2)流量计垂直安装在管道上(锥管大端向上)，流向自下而上。安装流量计的管道系统应具有足够的钢度，安装时，应避免大力扭动流量计。

　　(3)为便于观察和维修，安装时应留有足够的空间。

　　(4)管路中如有倒流，特别是有水锤作用时，为防止流量计损坏，应在流量计下游阀门之后安装单向逆止阀。为便于检查、维修、更换流量计和清洗管路的需要，推荐按图五安装旁路管。

　　(5)当被测流体含有较大颗粒物质或较脏时，应在流量计上游安装过滤器。

　　(6)当被测流体为脉动流，造成浮子波动不能测量时，应在流量计上游安装适当尺寸的缓冲器或定值器以消除脉动。

　　(7)用于测量气体时，为了使仪表能稳定工作，流量计出口端的压力不应太低。流量计上游的阀门应全开，并用流量计下游的阀门来调节流

     2、使用

　　(1)流量计使用时，应缓慢开启上游阀门至全开，然后再缓慢开启下游阀门来调节流量，停止工作时，应先缓慢关闭上游阀门，然后再关闭下游阀门。如果旋开阀门后不见浮子升起，则应关闭阀门找原因，待故障排出后再重新开启。

　　(2)使用过程中，如发现浮子卡住，不可用任何工具敲击玻璃锥管，可以用晃动管道或拆卸管子的方法来消除。

　　(3)使用过程中，如发现玻璃管密封处有被测流体溢出，只要拆下前后罩壳、扳紧压盖螺栓至不溢即可，若上述方法不行，则一般是密封填料失效。

　　(4)如锥管和浮子沾污，应及时清洗。

　　(5)如浮子的工作直径(读数边)损伤或磨损，应重新标定。

　　(6)被测流体的状态(密度、温度、压力、粘度等)与流量计刻度状态不同时，应对示值修正。
