(WU,XU)吸油过滤器
简要描述：RETZ (WU,XU)进口吸油过滤器属于粗过滤器，一般安装在油泵的吸油口处，用以保护油泵避免吸入较大的机械杂质 (WU, XU)
品牌：RETZ- 工况条件：吸油过滤
- 温度/压力：P-T: 16bar@80℃
- 更新时间：2022/12/20

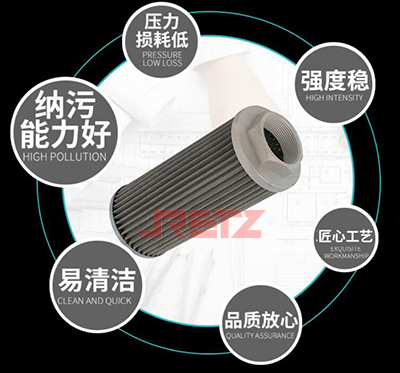

性能特点 Performance characteristics
(WU,XU)进口吸油过滤器结构简单，通油能力大阻力小，并设有管式、法兰式连接，分网式、线隙式两种 retz (WU, XU) imported oil suction filter has simple structure, large oil passing capacity and small resistance, and is equipped with pipe type, flange type connection, mesh type and line gap type
技术参数 Technical paramete
型号 | 通径 | 公称流量 | 原始压力损失 | 过滤精度 | 旁通阀开启压力 | 连接方式 |
W/X U-16×*-J | 12 | 16 | ≤0.01 | 80 | - | 管式 |
W/X U-25×*-J | 15 | 25 | 0.02 | |||
W/X U-40×*-J | 20 | 40 | ||||
W/X U-63×*-J | 25 | 63 | ||||
W/X U-100×*-J | 32 | 100 | ||||
W/X U-160×*-J | 40 | 160 | ||||
W/X U-250×*F-J | 50 | 250 | ||||
W/X U-225×*F-J | 50 | 225 | 法兰式 | |||
W/X U-400×*F-J | 65 | 400 | ||||
W/X U-630×*F-J | 80 | 630 | ||||
W/X U-800×*G-J | 63 | 800 | 管式 | |||
WU-1000×*G-J | 76 | 1000 |
注：*为过滤精度，若使用介质为水一乙二醇。带旁通阀。公称流量100L/min，过滤精度80μm，带则过滤器型号为：WUI·BH-100×*-J
Note: * refers to the filtering accuracy. If the medium is water glycol. With bypass valve. Nominal flow: 100L/min, filtering
accuracy: 80 μ m. Model of belt filter: WUI · BH-100 ×*- J
外型尺寸 Overall dimensions

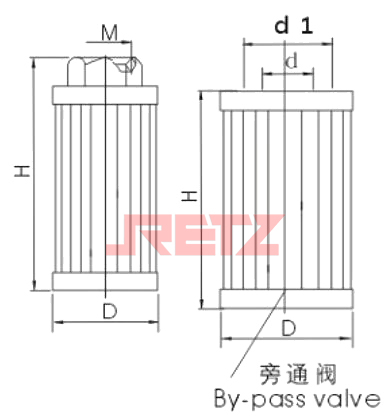

WU系列(网式) WU series (network type)
型号Model | 尺寸Size(mm) | |||
H | D | M(d) | d1 | |
WU-16×*-J | 84 | Ф35 | M18×1.5 | - |
WU-25×*-J | 104 | Ф43 | M22×1.5 | - |
WU-40×*-J | 124 | M27×2 | - | |
WU-63×*-J | 103 | Ф70 | M33×2 | - |
WU-100×*-J | 153 | M42×2 | - | |
WU-160×*-J | 200 | Ф82 | M48×2 | - |
WU-225×*G-J | 165 | Ф150 | G2 | - |
WU-250×*F-J | 182 | Ф88 | Ф50 | Ф74 |
WU-400×*F-J | 229 | Ф105 | Ф65 | Ф93 |
WU-630×*F-J | 281 | Ф118 | Ф80 | Ф104 |
WU-800×*G-J | 340 | Ф150 | G1 1/2" | - |
WU-1000×*G-J | 430 | Ф150 | G3 | - |

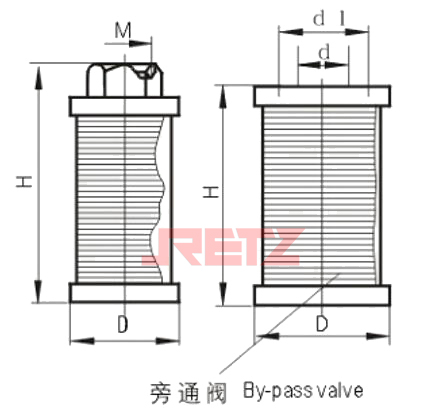

XU系列(线隙式) XU series (line gap type)
型号Model | 尺寸Size(mm) | |||
H | D | M(d) | d1 | |
XU-6×*-J | 73 | Ф56 | M18×1.5 | |
XU-10×*-J | 104 | |||
XU-16×*-J | 158 | |||
XU-25×*-J | 125 | Ф75 | M22×1.5 | |
XU-40×*-J | 198 | M27×2 | ||
XU-63×*-J | 186 | Ф99 | M33×2 | |
XU-100×*-J | 288 | M42×2 | ||
XU-160×*-J | 368 | Ф118 | M48×2 | |
XU-250×*F-J | 422 | Ф162 | Ф50 | Ф74 |
XU-400×*F-J | 491 | Ф222 | Ф65 | Ф93 |
XU-630×*F-J | 659 | Ф252 | Ф80 | Ф104 |

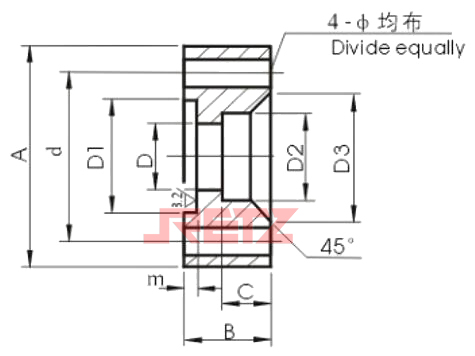

连接法兰尺寸加工 Dimension processing of connecting flange
型号 | 尺寸Size(mm) | 法兰用 | 法兰用螺钉 | |||||||||
A | B | C | D | D1+0.06/0 | D2+0.2/0 | D3 | d | E0/-0.1 | 4-Ф | |||
WU-250×*F-J | Ф86 | 15 | 9 | Ф50 | Ф60 | Ф54 | Ф60 | Ф74 | 2.4 | 6.7 | Ф60×3.1 | M6×25 |
XU-250×*F-J | ||||||||||||
WU-400×*F-J | Ф105 | Ф65 | Ф75 | Ф70 | Ф76 | Ф93 | Ф75×3.1 | |||||
XU-400×*F-J | ||||||||||||
WU-630×*F-J | Ф118 | Ф80 | Ф90 | Ф85 | Ф91 | Ф104 | Ф90×3.1 | |||||
XU-630×*F-J | ||||||||||||
