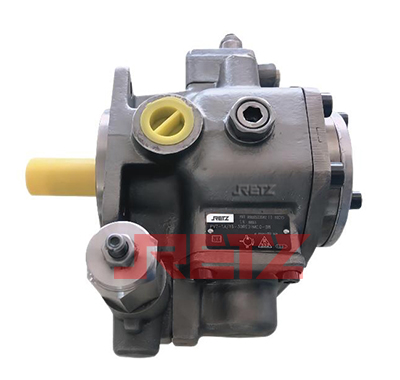

(RPV7)先导式变量叶片泵

(RPV7)进口先导式变量叶片泵 产品特点 Product features

排量14至150 Displacement 14 to 150

最大工作压力160bar Maximum working pressure 160bar

最大流量270I/min Maximum flow 270I/min

变排量 Variable displacement

由于液压动压润滑的滑动轴承而拥有长的轴承寿命 Long bearing life due to hydrodynamic lubricated plain bearings

拥有压力控制和流量控制的可能性 Possibility of pressure control and flow control

很小的磁滞 Very small hysteresis

极短的上调和下调时间 Very short up and down time

标准的RPV7系列的泵能以多种形式组合成多联泵 The standard RPV7 series pumps can be combined into multiple pumps in various forms

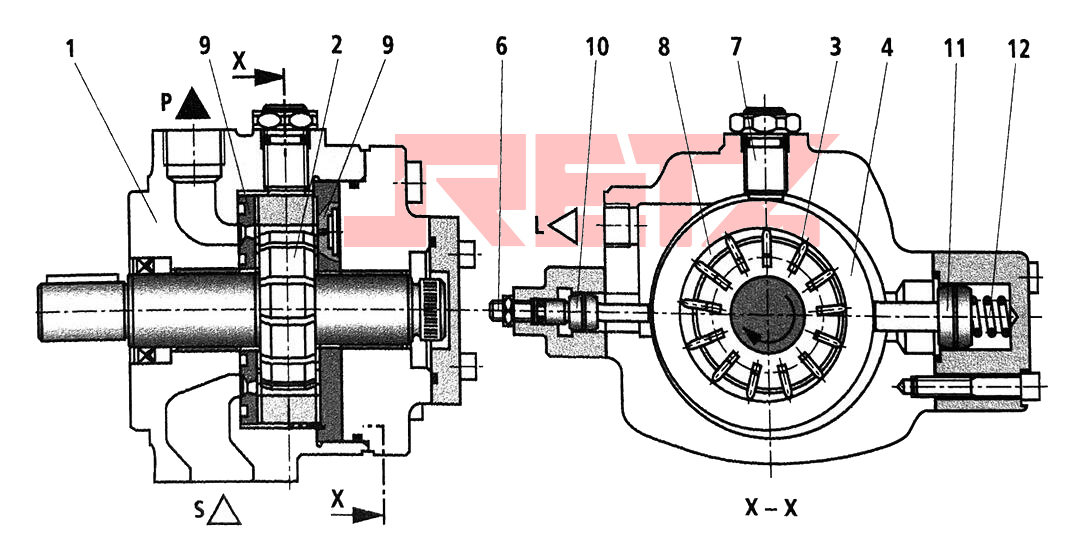

功能、剖面图

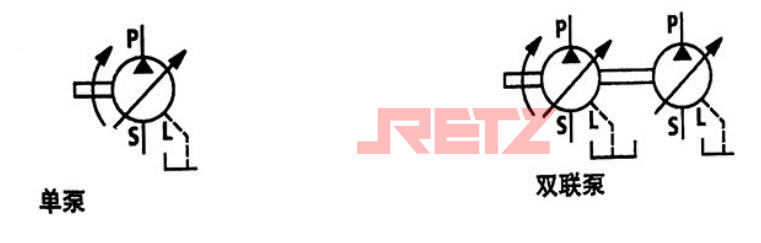

符号

结构:RPV7的液压泵是变量叶片泵。

主要由泵体（1）、转子（2）、叶片（3）、定子环（4）、压力控制器（5）和调节螺栓（6）组成。

圆形的定子环（4）夹持在小调节活塞（10）和大调节活塞（11）之间。此环的第三个接触点是高度调节螺栓（7）。

被驱动的转子（2）在定子环（4）内转动。转子槽内的叶片由于离心力的作用压在定子环（4）上。

It is mainly composed of pump body (1), rotor (2), blade (3), stator ring (4), pressure controller (5) and adjusting bolt (6).

The round stator ring (4) is clamped between the small adjusting piston (10) and the large adjusting piston (11). The third contact point of this ring is the height adjusting bolt (7).

The driven rotor (2) rotates in the stator ring (4). The blade in the rotor slot is pressed on the stator ring (4) due to centrifugal force

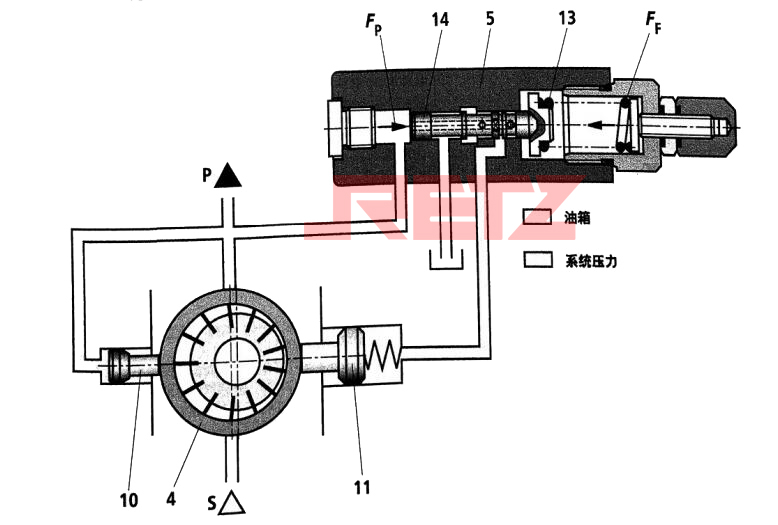

调节

在系统内建压的同时，小调节活塞（10）的背面通过油道始终受系统压力的作用。

当泵排油时，大调节活塞（11）的背面通过控制阀芯（14）上的孔和系统压力相连。调节活塞（11）的大端面将定子环（4）压在偏心位置。

泵在压力低于由压力控制器（5）所设定的零行程压力时排油。控制阀芯（14）由弹簧（13）控制在一定的位置。

吸油和排油过程

用来传递油液的腔（8）由叶片（3）、转子（2）、定子环（4）和配油盘（9）形成。

为了在投入使用时确保泵的运行功能，定子环（4）由大调节活塞（11）后面的弹簧（12）压在其偏心位置（排油位置）。

当转子（2）转动时，油腔（8）的容积增大，并且通过吸油通道（S）吸油。当油腔（8）达到最大容积时，它脱离吸油侧。转子（2）继续转动，此腔和压油侧接通，并使其容积减小，通过压油通道（P）压油到系统。

功能

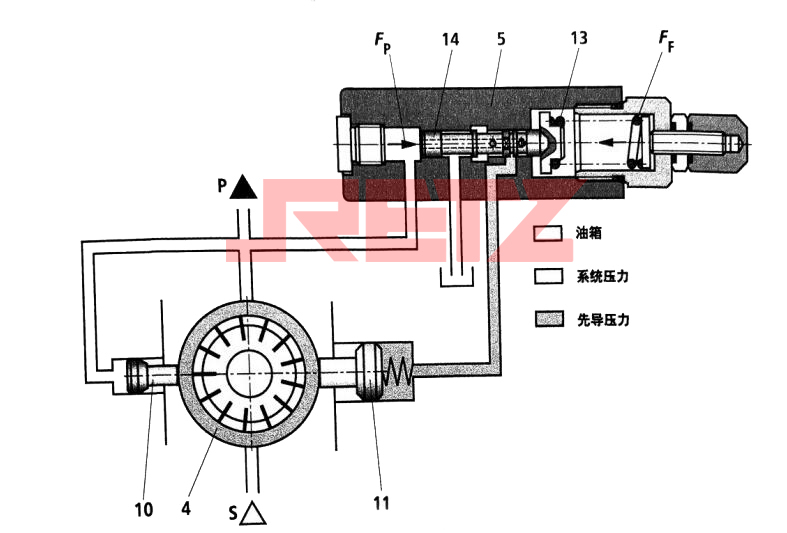

向下调节

如果液体压力x面积的力Fp大于相对的弹簧力Fp，则控制阀芯（14）向弹簧（13）侧移动。此时，大调节活塞（11）背面的油腔接通油箱并卸荷。始终在系统压力作用下的小调节活塞（10）将定子环（4）推向其中心位置。泵维持一定的压力，而流量降为零，泄漏得到补偿。

功率损失和油液的发热很小。qvp特性曲线为垂直状，并随设定压力的增高而平行移动。

向上调节

当系统压力降到零行程压力之下时，弹簧（13）推动控制阀芯（14）回到其原始位置。

大调节活塞（11）承受到压力作用，并推动定子环（4）移向偏心位置。泵重新开始排油。
