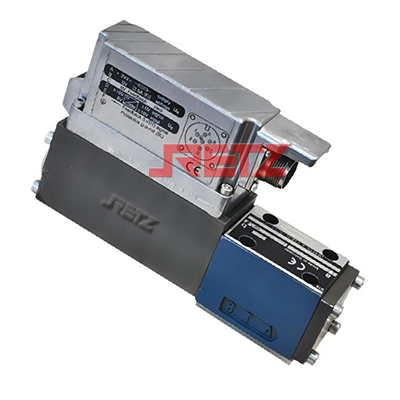

(4WRPEH6)伺服电磁方向阀
简要描述：RETZ进口4WRPEH6伺服电磁方向阀带有控制活塞和阀套，具有伺服性能，适用于生产和试验系统中的电液控制器
品牌：RETZ- 工况条件：伺服电磁方向阀
- 温度/压力：P-T:315bar-50℃
- 更新时间：2022/08/08
(4WRPEH6)进口伺服电磁方向阀 性能特点 Performance characteristics
通径6/压力至31.5MPa/流量至40L/min Diameter6 pressure to 31.5mpa/flow to 40L / min
●10通径直动式伺服电磁阀，带有控制活塞和阀套，具有伺服性能retz品牌 10 way direct acting servo solenoid valve with control piston and valve sleeve, with servo performance
●单边驱动，断电时处于四位四通的故障-保险位置 Unilateral drive, in the fault safe position of four position four-way when power is off
●控制电磁铁带有内置位反馈和集成式放大器（OBE），在工厂校准 控制电磁铁带有内置位反馈和集成式放大器（OBE），在工厂校准
●用于底板安装，安装面按ISO4401-05-04-0-94 It is used for base plate installation, and the installation surface is in accordance with iso4401-05-04-0-94
●接线插头按DIN 43563-AM6 Wiring plug according to DIN 43563-am6
●电气连接6P+PE信号输入差动放大器接口（A1∶±10V或F1∶4…20mA）Electrical connection 6p + PE signal input differential amplifier interface (A1: ± 10V or f1:4... 20mA)

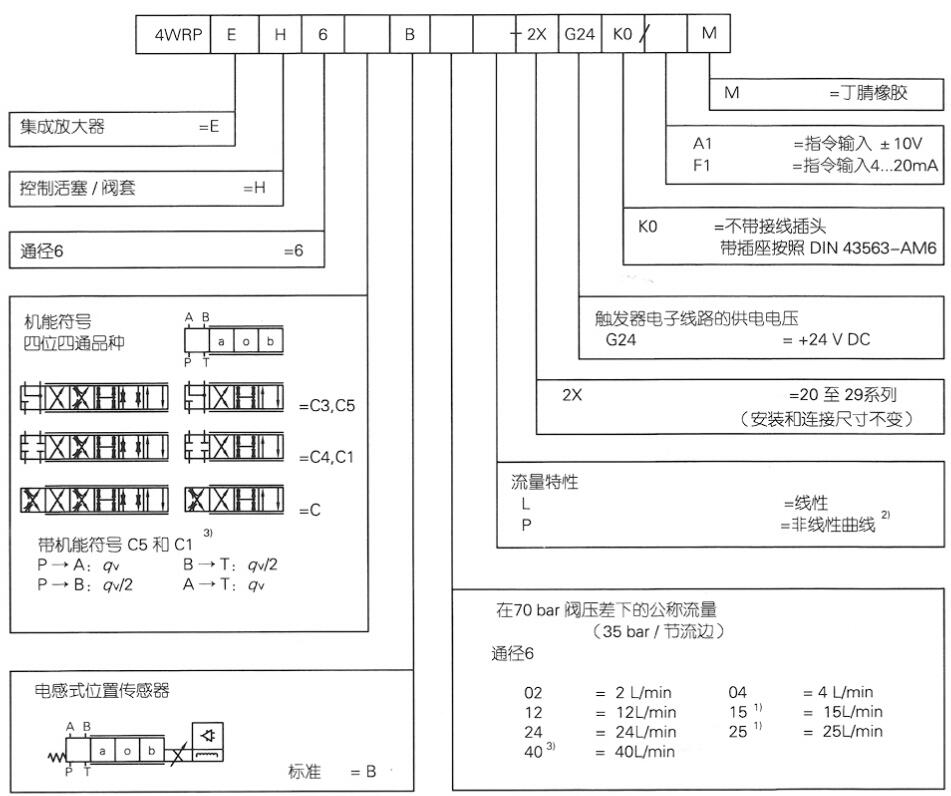

(4WRPEH6)进口伺服电磁方向阀 型号说明 Model description
1）仅与流量特性“p”有关 Only related to flow characteristic "P"
2）转折点60%针对6,通径公称流量“15”和“25”，否则转折点40% Turning point 60% for 6, nominal flow "15" and "25", otherwise turning point 40%
3） qv2∶1仅用于公称流量=40L/min Qv2 ∶ 1 (only for nominal flow = 40L / min)

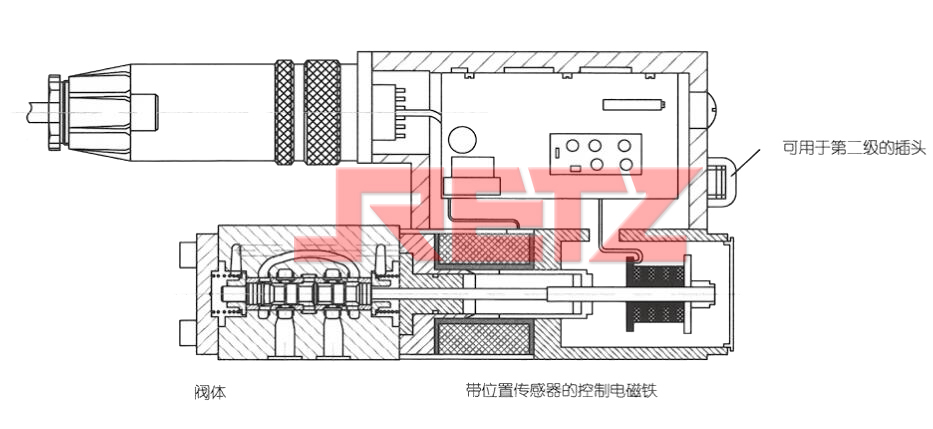

功能说明 Function description
伺服电磁阀4WRPEH6

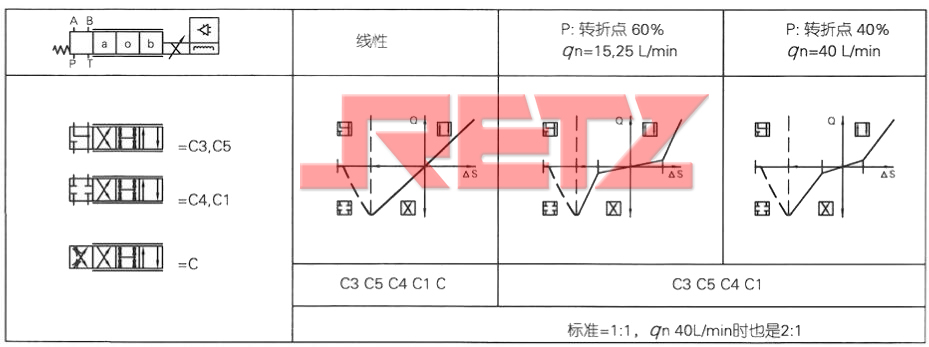

机能符号 Functional symbol
技术参数 Technical parameter
慨述 Express with regret
结构 | 滑阀式,直动式,带钢阀套 |
驱动 | 带位置控制的比例电磁铁,OBE |
安装形式 | 底板,安装面通径 10(ISO 4401-05-04-0-94) |
安装位置 | 可选 |
环境温度范围C | -20全+50 |
重量Kg | 2.7 |
抗震检测条件 | 最大25g,3维震动(24 h) |
液压部分（在P=10MPa，矿物油40℃±5℃时测得）
通电率% | 100 |
保护等级 | IP65按照 DIN 40 050 |
连接 | 接线插头6P+PE,DIN 43563 |
电源端子A:端子B: OV | 24 DCnom 最小21VDC/最大40V DC 脉动最大2VDC |
功耗 | 电磁铁45mm =40 VA 最大 |
外部保险丝 | 2.5AF |
输入,"标准"形式端子D:UE端子E: | 差动放大器,R=100 KΩ0...±10V OV: |
输入,"mA"形式端子D:/-E端子E:/o-E | 负载,R= 200Q4.…(12)..20 mA电流回路/D-E(反馈) |
OV时的最高差动输入电压 | D→B 最大18 DC E→B |
检测信号,"标准"形式端子F:Ux端子C: | LVDT0...10V基准0V |
检测信号,"mA信号"形式端子F:/F-c端子C:/F-c | LVDT信号4…20mA(在外负载200...500Ω时) 4…20mA输出电流电流 回路/F-c反馈 |
保护导线和屏蔽 | 见端子标识 |
推荐电缆 | 见端子标识 长达20m 7X0.75mm² 长达40m 7x 1 mm² |
校准 | 在工厂校准,见阀的特性曲线 |
1）在液压系统中必须达到元件要求清洁度等级。有效的过滤防止出现问题，也延长了元件的使用寿命 The required cleanliness level of components must be reached in the hydraulic system. Effective filtration prevents problems and extends the service life of components
2）压差△P下的流量
电气参数 Electrical parameters

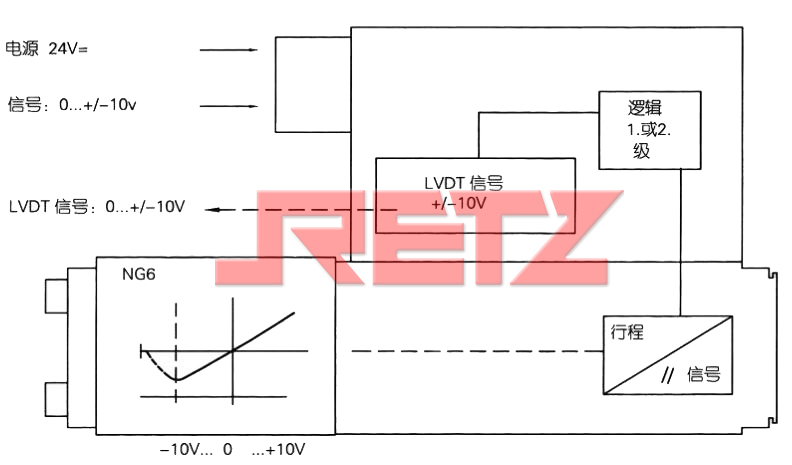

型号:A1标准

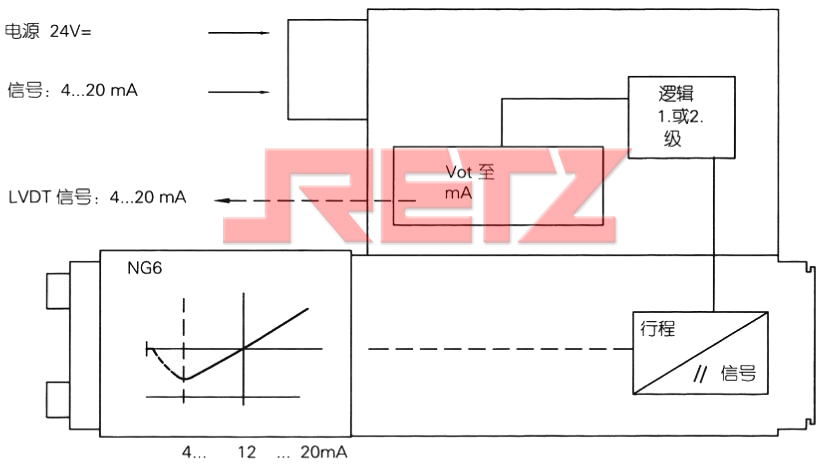

型号:F1:mA信号
有关电缆的技术注意事项
形式： --多芯电缆
---优质铰合线，6级
--- 保护导线绿/黄
---铜编织物屏蔽
导线编号∶
-----由阀的型号、插头型号和信号布置决定
电缆：一0.75mm2长达20m
一1.0mm²长达40m
外径：一9.4...11.8mm-Pg11
一12.7...13.5mm-Pg16
注意
公称供电电压24VDCnom
如果电压降至低于18VDC，内部产生快速关闭，类似“启用关闭”
此外，对于“mA信号”品种
注意:
公称供电电压24V DC nom
如果电压降至低于18v DC，内部产生快速关闭，类似“启用关闭”此外，对于“mA信号”品种:
/D-E ≥ 3 mA一阀动作
/D-E ≤ 2 mA一阀不动作
此时通过放大板发出的电气信号（例如实际值）必须不能用于关闭与安全有关的机器功能!
