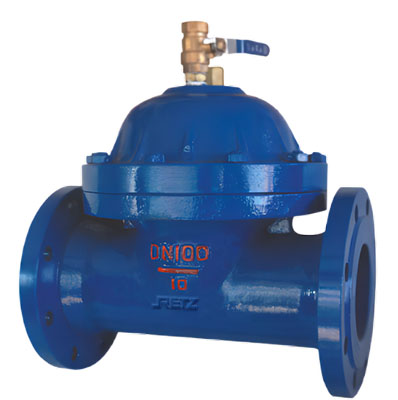

橡胶气囊式水锤消除器
简要描述：RETZ进口橡胶气囊式水锤消除器用于消除管线中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置
品牌：RETZ- 工况条件：消除水锤
- 温度/压力：P-T: 25bar@80℃
- 更新时间：2023/04/21
产品描述 Product Description
进口橡胶气囊式水锤消除器有直角式和直通式，利用橡胶气囊内的气体可压缩性原理，缓冲冲击压力，有效吸收高压冲击波的瞬间压力，使管道内的压力能量得以释放,减小和消除管道振动保护管道不受破坏。
The imported rubber air bag type water hammer eliminator is of right angle type and straight through type. It uses the principle of compressibility of gas in the rubber air bag to cushion the impact pressure, effectively absorb the instantaneous pressure of high-pressure shock wave, release the pressure energy in the pipeline, reduce and eliminate pipeline vibration, and protect the pipeline from damage
性能参数 performance parameter
公称压力 | 试验压力Test pressure(MPa) | 工作温度 | 适用介质 | |
壳体shell | 密封seal | |||
1.0 | 1.5 | 1.1 | ≤80℃ | 水、源水 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.8 | 2.8 | ||
规格尺寸SIZE 2-12” | ||||
主要零件材质The main materials of parts
阀体Body | 阀盖Valve cover | 膜片Diaphragm |
灰铸铁、铸钢 Gray Castlron,Cast Steel | 灰铸铁、铸钢 Gray cast iron,cast steel | 丁腈橡胶 Nitrile Rubber |
安装要求及示意图Installation requirements and schematic diagram
1.直角式水锤消除安装在阀门前端

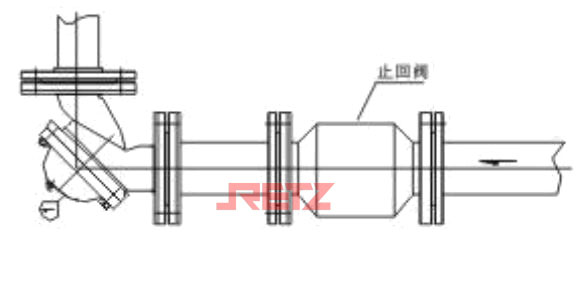

2.直通式水锤消除器安装在管道拐角处，起到双向吸水锤功能
